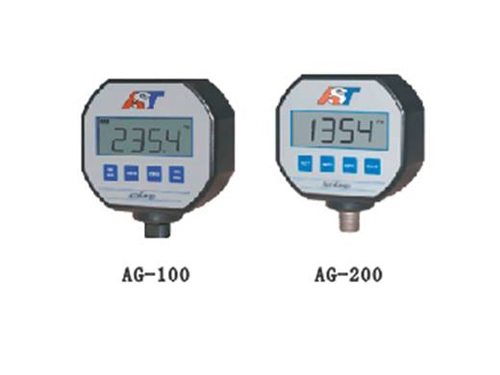

数字压力表 AG-100/200 系列
产品型号：AG-100/200
“数字压力表(AG-100/200)”是一种被测介质与传感器及电信号之间分离的数字压力表， 该产品采用 Krystal Bond&t ...
“数字压力表(AG-100/200)”是一种被测介质与传感器及电信号之间分离的数字压力表，
该产品采用 Krystal Bond™ 技术和 17-4PH 不锈钢材质制作而成，具有多单位显示、
最小值读数、最大值读数、可选择保持、可选择归零、可选自动关机等特点，以节省
电池电量，其背光设计可提高在光线不足条件下的可见度。
| 25oC的性能 | |
| 精度 | ＜±0.5％ BFSL |
| 稳定性 | ±0.25％FS(一年) |
| 压力限制 | 2倍标称压力 |
| 破坏压力 | 5倍标称压力或1400bar，取其数值较少者 |
| 使用寿命 | 1 亿次满压测量 |
| 压力范围 | -14.7～50/100/250/500/1000psi(AG-100) |
| 压力范围 | 0～50/100/250/500/1000psi(AG-200) |
| 压力接口 | 1/8"-27NPT Female |
| 压力单位 | psi；Bar；Kg/cm2；Atm；毫米汞柱、水柱等 |
| 温度环境 | |
| 介质温度 | -55～125oC（-65～250oF） |
| 操作温度 | -10～70oC（14～160oF） |
| 储存温度 | -10～85oC（-10～150oF） |
| 热量限制 | |
| 温度补偿 | 0～55oC（30～130oF） |
| 补偿后零点误差 | ＜±1.5％ of FS（±2％ for 316L） |
| 补偿后满量程误差 | ＜±1.5％ of FS（±2％ for 316L） |
| 其它 | |
| 显示速度 | 2 次/秒（AG-100）；3 次/秒（AG-200） |
| 输出速度 | 32 次/秒 |
| 反向保护 | 有（AG-200） |
| 供电电源 | 9V 电池（AG-100）；7.5～32VDC（AG-200） |
| 电池寿命 | 4000 小时 |
| 待机时间 | 1 小时 |
| 外壳材质 | Polyvarbonate |
| 防护等级 | NEMA4 IP-65 |
| 型号 | 产品描述 | ||||||
| AG-100 | 数字压力表 | ||||||
| AG-200 | 数字压力表 | ||||||
| 代码 | 压力接口类型 | ||||||
| A | 1/4″ 美制布锥管外螺纹（Male NPT） | ||||||
| J | 1/8″ 美制布锥管外螺纹（Female NPT） | ||||||
| 代码 | 管道压力(PSI) | ||||||
| 00050 | 0-50 | ||||||
| 00100 | 0-100 | ||||||
| 00250 | 0-250 | ||||||
| 00500 | 0-500 | ||||||
| 01000 | 0-1000 | ||||||
| 代码 | 压力单位 | ||||||
| B | 巴 | ||||||
| K | 千克力/厘米 | ||||||
| P | 磅/英寸 | ||||||
| 代码 | 输出信号 | ||||||
| 1 | 0.5-4.5V Ratiometric [5VDC 提供] | ||||||
| 3 | 1-5V [10-28VDC 提供] | ||||||
| 4 | 4-20mA [10-28VDC 提供] | ||||||
| 6 | 1-6V [10-28VDC 提供] | ||||||
| 代码 | 输出线缆长度或电气接口类型 | ||||||
| A | 0.6m | ||||||
| B | 1.2m | ||||||
| E | Mini DIN 43650 | ||||||
| L | 0.6m （Conduit） | ||||||
| 代码 | 不锈钢材质选择 | ||||||
| 0 | 17-4PH 不锈钢 | ||||||
| 1 | 316L 不锈钢 | ||||||
| AG-200 | A | 00100 | P | 4 | E | 1 | |
| 型号说明：Model-5000 压差传感器， 1/4″ 压力接口，管道压力 100psi,输出信号4-20mA， | |||||||
| Mini DIN 43650 线缆，材质为 316L 不锈钢,压差为 50psid。 | |||||||
