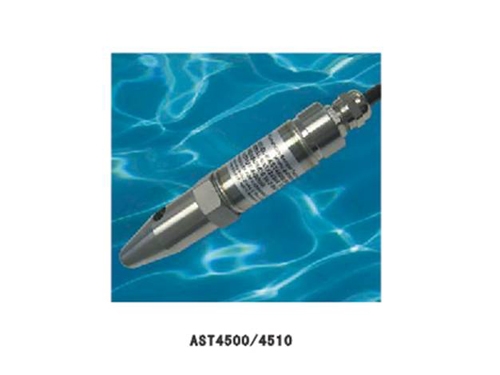

防爆压力传感器 AST4500/4510 系列
产品型号：AST4500/4510
“防爆压力传感器(AST4500/4510)”采是浸入液体中使用的本安防爆型压力传感器，已通过 UL/cUL913 (CSA157) 1 类 ...
“防爆压力传感器(AST4500/4510)”采是浸入液体中使用的本安防爆型压力传感器，已通过 UL/cUL913 (CSA157)
1 类 1 级、C 组和 D 组防爆等级认证。它适用于 0～5psi 和 0～100psi的压力测量范围，是用于户内、户外各种
液体环境中优秀的实时的本安防爆型压力监测仪器。
| 输出信号 | 4～20mA | 1～5VDC |
| 供电电源 | 10～28VDC | 10～28VDC |
| 输出阻抗 | ＞10KΩ | ＜100Ω，Norminal |
| 耗电量 | 20mA，tpy. | ＜10mA |
| 频带宽(-3dB) | DC to 250HZ | (-3dB)：DC to 1KHZ |
| 输出信噪 | —— | ＜2mV RMS |
| 零点偏差 | ±1％ of FS | ±1％ of FS |
| 满量程偏差 | ±2％ of FS | ±1.5％ of FS |
| 输出负载 | 0～800Ω@10～28VDC | 10KΩ，Min. |
| 反向保护 | Yes | Yes |
| 25℃ 的性能 | ||
| 精度 | ＜±0.25％ BFSL | |
| 稳定性 | ±0.25％FS/年 | |
| 压力限制 | 2倍标称压力 | |
| 破坏压力 | 5 倍标称压力或 1250psi，取其数值较小者 | |
| 使用寿命 | ＞5000万次满压测量 | |
| 温度环境 | ||
| 工作温度 | -40～85℃ | |
| 储存温度 | -40～100℃ | |
| 热量限制 | ||
| 温度补偿 | 0～55℃ | |
| 补偿后零点误差 | ＜±1.5％ of FS(±2％ for 316L) | |
| 补偿后满量程误差 | ＜±1.5％ of FS(±2％ for 316L) | |
| 其他 | ||
| 冲击 | 加速度100g，动作时间11毫秒（半正弦波试验） | |
| 震动 | 最大加速度为10g，20～2000HZ | |
| EMI/RFI保护 | 有 | |
| 防护等级 | IP68 | |
| 型号系列 | 产品描述 | |||||||
| AST4500 | 浸入型本安防爆压力传感器(适用于大量程0～100PSI) | |||||||
| AST4510 | 浸入型本安防爆压力传感器(适用于小量程0～15PSI) | |||||||
| 代码 | 产品外形 | |||||||
| L | 圆锥形 | |||||||
| 代码 | 压力测量范围 | |||||||
| 00005 | 0～5 | （适用于AST4510） | ||||||
| 00208 | 0～7.5(传感器必须浸在 1 英尺的水中） | |||||||
| 00010 | 0～10 | |||||||
| 00015 | 0～15 | |||||||
| 00020 | 0～20 | （适用于AST4500） | ||||||
| 00030 | 0～30 | |||||||
| 00050 | 0～50 | |||||||
| 00100 | 0～100 | |||||||
| 代码 | 压力单位 | |||||||
| B | 巴 | |||||||
| K | 公斤力/厘米 | |||||||
| H | 英寸水柱 | |||||||
| P | 磅/英寸 | |||||||
| 代码 | 输出信号 | |||||||
| 1 | 0.5V～4.5V 比例输出 | |||||||
| 3 | 1～5V | |||||||
| 4 | 4～20mA | |||||||
| 代码 | 线缆选择 | |||||||
| C | 1.8m | |||||||
| D | 3m | |||||||
| 代码 | 材质选择 | |||||||
| 1 | 316L不锈钢（Hytrel） | |||||||
| 代码 | 特殊说明 | |||||||
| 000 | 线缆长度见线缆附表 | |||||||
| AST4500 | L | 00005 | P | 4 | C | 1 | 000 | |
| 型号说明：AST4500型浸入型本安防爆型压力传感器，圆锥形，压力测量范围是 0～5 psi，输出 4～20mA， | ||||||||
| 1.8m 线缆，材质为316L不锈钢 | ||||||||
