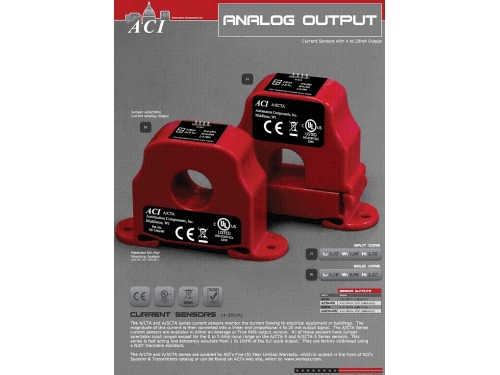

A/CTA与A/SCTA系列电流传感器
A/CTA与A/SCTA系列电流传感器监控流入电气设备或建筑的电流，然后将此电流量转换为线性比例的4至20mA输出信号。可提供平均值或真实有效值输出式样的A/CTA系列电流传感器。除了A/CTA-5与A/SCTA-5系列传感器的输入范围...
| 传感器电源电压 | +12至30VDC |
| 电流额定值 | 0-250Amps(参见订购信息) |
| 电源电流 | 最大值36mA |
| 输出 | 4-20mA,2线回路供电 |
| 精度（FSO的1至100%） | A/CTA:+/-0.5% A/CTA-VFD:+/-0.5% |
| 最大负载电阻 | A/CTA:700Ω@24VDC(Vs-9)/0.02-40.2 A/CTA-VFD:650Ω@24VDC(Vs-10)/0.02-40.2 |
| 反应时间 | A/CTA:<75mS A/CTA-VFD:<200mS |
| 运行频率范围 | 30至1KHz |
| 绝缘电压 | 2,200VAC |
| 最大感应电流电压 | 600VAC |
| 孔尺寸 | 0.75″，可连接最大规格为350MCM的电缆 |
| 运行温度范围 | A/CTA:-15至40℃（5至104℉） A/CTA-VFD:0至40℃（32至104℉） |
| 运行湿度范围 | 相对湿度0至95%,非冷凝 |
| 部件号 | 名称 | 可用跳线调节的范围 | CE一致性 |
 |
回路供电，实芯，4-20mA平均输出 | 0-5Amps(不可选) | 是 |
| 回路供电，实芯，4-20mA平均输出 | 0-10,0-20,0-50Amps | 是 | |
| 回路供电，实芯，4-20mA平均输出 | 0-100,0-200,0-250 Amps | 是 | |
| 回路供电，实芯，实际RMS, 4-20mA 输出* | 0-5 Amps(不可选) | 否 | |
| 回路供电，实芯，实际RMS, 4-20mA 输出* | 0-10,0-20,0-50Amps | 否 | |
| 回路供电，实芯，实际RMS, 4-20mA 输出* | 0-100,0-200,0-250 Amps | 否 | |
| 回路供电，分芯，4-20mA，平均输出 | 0-5Amps(不可选) | 是 | |
| 回路供电，分芯，4-20mA，平均输出 | 0-10,0-20,0-50Amps | 是 | |
| 回路供电，分芯，4-20mA，平均输出 | 0-100,0-200,0-250 Amps | 是 | |
| 回路供电，分芯，实际RMS, 4-20mA输出* | 0-5Amps(不可选) | 否 | |
| 回路供电，分芯，实际RMS, 4-20mA输出* | 0-10,0-20,0-50Amps | 否 | |
| 回路供电，分芯，实际RMS, 4-20mA输出* | 0-100,0-200,0-250 Amps | 否 | |
