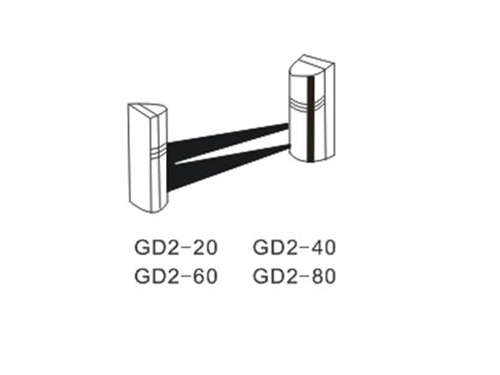

主动红外对射探测器 GD2 系列
产品型号：GD2-20/40/60/80
主动红外探测器 GD2 系列产品是光电式入侵探测器，当入侵者穿过一对探测器之间无形的红外线光 束时，会触发探测器通过继电 ......
主动红外探测器 GD2 系列产品是光电式入侵探测器，当入侵者穿过一对探测器之间无形的红外线光
束时，会触发探测器通过继电器发出报警信号。该系列产品是采用双光束设计，只有入侵者同时阻断上、
下光束时才能触发探测器报警，只阻断其中一组光束是不会触发探测器报警，该设计还能防止由于落叶、
飞鸟等环境因数引起的误报。
| 探测方式 | 双路脉冲调制红外光 |
| 上下光束距离 | 50毫米 |
| 报警响应时间 | 35ms--500ms |
| 输入电压 | 9.8VDC--25VDC |
| 待机电流 | 接收端：15mA；发射端：30mA |
| 报警继电器 | 常开/常闭触点输出 |
| 报警时间 | 3 秒 |
| 防拆开关 | 常闭触点，外壳打开时触点开路。 |
| 接收端状态指示 |
红色 LED 灯熄灭，发射与接收已对准。（测量校准电压应大于3.5VDC）； 绿色 LED 灯闪亮，微调垂直或水平方向，直到 LED 灯熄灭。 |
| 发射端状态指示 | 红色 LED 灯灯亮，电源状态及红外光束发射指示 |
| 使用温度 | 22--140度（华氏）；30--60度（摄氏） |
| 光束调整范围 | ±90度水平方向；±5度垂直方向 |
| 光束对准调整方法 | 照准镜、测试孔电压值及对准状态指示灯 |
| 外形尺寸 | 170mm（高）×65mm（宽）×70mm（厚） |
| 重量 | 1.75 磅（800克） |
