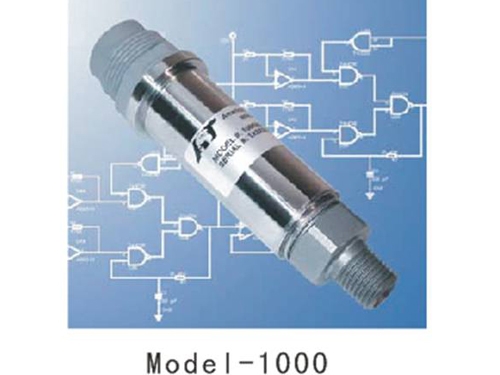

固态压力开关 AST-1000 系列
产品型号：AST-1000
“固态压力开关(Model-1000)”是一种测量介质与传感器及电信号分离的高性能不锈钢固态压力开关。该高度可重复性开 ...
“固态压力开关(Model-1000)”是一种测量介质与传感器及电信号分离的高性能不锈钢固态压力开关。该高度可重复性开关是为测量对不锈钢兼容的液体
或气体而设计，拥有原厂设置开关和磁滞点，集合了重负荷继电器触点，以及强电绝缘，适合于多种应用。
| 供电电源 | 开送电流 | 输出 | 行程 | 反向保护 |
| 10～32VDC | 1A @24Vdc | 客户指定开送点 | 可根据客户要求， | Yes |
| 0.5A @125Vac | 设定压力开送点在 | |||
| 10%～90% 之间。 | ||||
| 25℃ 的性能 | ||||
| 精度 | <±0.5％ of BFSL | |||
| 稳定性 | ±0.25％ FS/年 | |||
| 压力限制 | 2 倍标称压力 | |||
| 破坏压力 | 5 倍标称压力或 2000bar，取其数值较少者 | |||
| 使用寿命 | >100万次满压测量 | |||
| 温度环境 | ||||
| 介质 | -55～125℃ | |||
| 工作温度 | -40～85℃ | |||
| 储存温度 | -55～125℃ | |||
| 热量限制 | ||||
| 温度补偿 | 0～55℃ | |||
| 补偿后满量程误差 | <±2％ of FS | |||
| 其他 | ||||
| 冲击 | 加速度100G，动作时间为11毫秒（半正弦波试验） | |||
| 震动 | 最大加速度10G，20～2000Hz | |||
| EMI/RFI 保护 | 有 | |||
| 防护等级 | IP66 | |||
| 型号系列 | 产品描述 | |||||||
| Model-1000 | 固态压力开关 | |||||||
| 代码 | 压力接口类型 | |||||||
| A | 1/4″-18 美制布锥管外螺纹（Male NPT） | |||||||
| B | 1/8″-27 美制布锥管外螺纹（Male NPT） | |||||||
| C | 1/4″英制管外螺纹（BSPP） | |||||||
| N | 1/4″VCR Male | |||||||
| 代码 | 开送点(PSIG) | |||||||
| 00025 | 25 | |||||||
| 00050 | 50 | |||||||
| 00100 | 100 | |||||||
| 00250 | 250 | |||||||
| 00500 | 500 | |||||||
| 01000 | 1000 | |||||||
| 02500 | 2500 | |||||||
| 05000 | 5000 | |||||||
| 10000 | 10000 | |||||||
| 代码 | 压力单位 | |||||||
| B | 巴 | |||||||
| K | 千克力/厘米 | |||||||
| P | 磅/英寸 | |||||||
| 代码 | 输出信号 | |||||||
| C | 常开（Normally Open） | |||||||
| D | 常闭（Normally Closed） | |||||||
| E | 一对常开[Normally Open(1 pair)]和一对常闭[Normally Closed(1 pair)] | |||||||
| 代码 | 最高压力(PSI) | |||||||
| 01 | 50 | |||||||
| 02 | 100 | |||||||
| 03 | 250 | |||||||
| 04 | 500 | |||||||
| 05 | 1000 | |||||||
| 06 | 2500 | |||||||
| 07 | 5000 | |||||||
| 08 | 7500 | |||||||
| 09 | 10000 | |||||||
| 代码 | 输出线缆长度或电气接口类型 | |||||||
| A | 0.6m | |||||||
| B | 1.2m | |||||||
| C | 1.8m | |||||||
| D | 3.0m | |||||||
| E | 迷你型 43650 连接器(MINI DIN 43650 Connector） | |||||||
| I | 43651 连接器(DIN 43650 Connector） | |||||||
| R | 6Pin 连接器(Bendix Connector) | |||||||
| 代码 | 不锈钢材质选择 | |||||||
| 0 | 17-4PH 不锈钢（Stainless Steel） | |||||||
| 1 | 316L 不锈钢（Stainless Steel） | |||||||
| Model-1000 | A | 00100 | P | C | 03 | A | 1 | |
| 型号说明：Model-1000 固态压力开关， 压力接口 1/4″-18，开送点 100psig,常开输出信号，最高压力 250 psi， | ||||||||
| 输出 4～20mA，线缆长度 0.6m，材质为 316L 不锈钢。 | ||||||||
