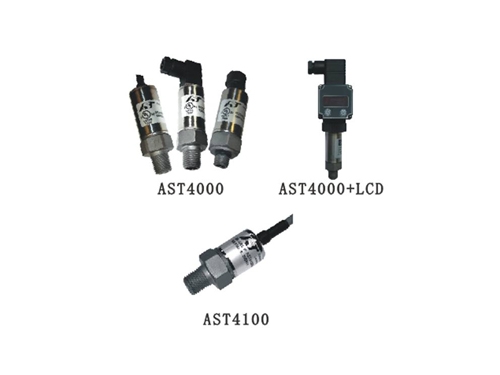

工业压力传感器 AST4000/4100 系列
产品型号：AST4000/4100
“工业级压力传感器(AST4000/4100)”采用整体不锈钢感应元件,可应用在各种要求结构坚固、使用寿命长以及对不锈钢无 ...
“工业级压力传感器(AST4000/4100)”采用整体不锈钢感应元件,可应用在各种要求结构坚固、使用寿命长以及对不锈钢无腐蚀及损坏的领域，以实现其优秀和长期的测压性能。
为方便机械和电气连接，产品提供了多种螺纹规格的压力接口及电信号输出以供选择，是一种低成本高性价比的不锈钢压力传感器，可用于从 0 到 10000 psi 的液压或气压测量，应用范围十分广阔。
AST4000 具有防电磁和射频干扰功能，可更好地抵御现场环境的干扰，而 AST4100 独有的 Krystal BondTM技术令传感器很多元化。
| 输出信号 | 4～20mA | 1～5VDC,1～6VDC | 0～50mV | 0.5～4.5V Ratiometric |
| 供电电源 | 10～28VDC | 10～28VDC | 5VDC，typ. | 5VDC，reg. |
| 输出阻抗 | ＞10KΩ | ＜100Ω, Nominal | 1100Ω, Nominal | ＜100Ω, Nominal |
| 耗电量 | 20mA,typ. | ＜10mA | ＜5mA | ＜10mA |
| 频带宽(-3dB) | DC to 250Hz | DC to 1KHz | DC to 5KHz,min. | DC to 1KHz |
| 输出讯噪 | ─ | ＜2mV RMS | ─ | ＜2mV RMS |
| 零点偏差 | ＜±1％ of FS | ＜±1％ of FS | ＜±2％ of FS | ＜±1％ of FS |
| 满量程偏差 | ＜±2％ of FS | ＜±1.5％ of FS | ＜±2％ of FS | ＜±1.5％ of FS |
| 输出负载 | 0～800Ω@10～28VDC | 10KΩ,Min. | ＞1MΩ | 10KΩ,Min. |
| 反向保护 | Yes | Yes | ─ | No |
| 25℃ 的性能 | ||||
| 精度 | <±0.5％ of BFSL | |||
| 稳定性 | ±0.25％ FS/年 | |||
| 压力限制 | 2 倍标称压力 | |||
| 破坏压力 | 5 倍标称压力或1400bar，取其数值较少者 | |||
| 使用寿命 | >1亿次满压测量 | |||
| 温度环境 | ||||
| 工作温度 | -40～85℃ | |||
| 储存温度 | -40～100℃ | |||
| 热量限制 | ||||
| 温度补偿 | -40～85℃ | |||
| 补偿后零点误差 | <±1.5％ of FS（±2％ for 316L） | |||
| 补偿后满量程误差 | <±1.5％ of FS（±2％ for 316L） | |||
| 其他 | ||||
| 冲击 | 加速度100G，动作时间为11毫秒（半正弦波试验） | |||
| 震动 | 最大加速度10G，20～2000Hz | |||
| EMI/RFI 保护 | AST4000：有 AST4100：无 | |||
| 防护等级 | AST4000：IP66 AST4100：无 IP65 | |||
| 型号系列 | 产品描述 | ||||||
| AST4000 | 工业级标准型不锈钢压力传感器 | ||||||
| AST4100 | 工业级细小型不锈钢压力传感器 | ||||||
| 代码 | 压力接口类型 | ||||||
| A | 1/4″美制布锥管外螺纹 | ||||||
| B | 1/8″美制布锥管外螺纹 | ||||||
| C | 1/4″英制管外螺纹 | ||||||
| F | 7/16″-20 统一标准细牙螺纹 | ||||||
| M | 2/8″-20 统一标准细牙螺纹（仅适用于AST4000） | ||||||
| 代码 | PSIG压力范围 | 代码 | BARG测量范围 | ||||
| V0025** | -14.7-25** | V0002** | -1-2** | ||||
| 00025 | 0-25 | 00002 | 0-2 | ||||
| 00050 | 0-50 | 00005 | 0-5 | ||||
| 00100 | 0-100 | 00007 | 0-7 | ||||
| 00150 | 0-150 | 00010 | 0-10 | ||||
| 00200 | 0-200 | 00020 | 0-20 | ||||
| 00250 | 0-250 | 00035 | 0-35 | ||||
| 00500 | 0-500 | 00050 | 0-50 | ||||
| 01000 | 0-1,000 | 00070 | 0-70 | ||||
| 02500 | 0-2,500 | 00100 | 0-100 | ||||
| 05000 | 0-5,000 | 00250 | 0-250 | ||||
| 07500 | 0-7,500 | 00350 | 0-350 | ||||
| 10000 | 0-10,000 | 00500 | 0-500 | ||||
| 00700 | 0-700 | ||||||
| 代码 | 压力单位 | ||||||
| B | 巴 | ||||||
| K | 千克力/厘米 | ||||||
| P | 磅/英寸 | ||||||
| 代码 | 输出信号 | ||||||
| 1 | 0.5～4.5V | ||||||
| 3 | 1～5V | ||||||
| 4 | 4～20mA(二线制输出) | ||||||
| 6 | 1～6V | ||||||
| A | 10mV/V | ||||||
| 代码 | 输出线缆长度或电气接口类型 | ||||||
| A | 0.6m | （标准接线 24AWG)AST4000 与 AST4100 通用 | |||||
| B | 1.2m | ||||||
| C | 1.8m | ||||||
| D | 3.0m | ||||||
| E | 迷你德标 43650 连接器(MINI DIN 43650 连接器） | ||||||
| F | 派克电气 Metripack 150 3Pin 连接端子(母座) | ||||||
| G | 4Pin 莫仕连接器 (Molex Connector) (无外壳) | ||||||
| H | 3英寸 (76.2mm) 的皮线（无外壳） | ||||||
| 代码 | 不锈钢材质选择 | ||||||
| 0 | 17-4PH合金 | ||||||
| 1 | 316L不锈钢 | ||||||
| AST4100 | A | 00150 | P | 4 | A | 0 | |
| 型号说明：AST4100 型工业级不锈钢压力传感器，1/4″美制布锥管外螺纹接口，测量范围 0～150 psi， | |||||||
| 二线制 4～20mA 输出，线缆长度 2ft.(0.6m)，材质为 17-4PH 合金。 | |||||||
