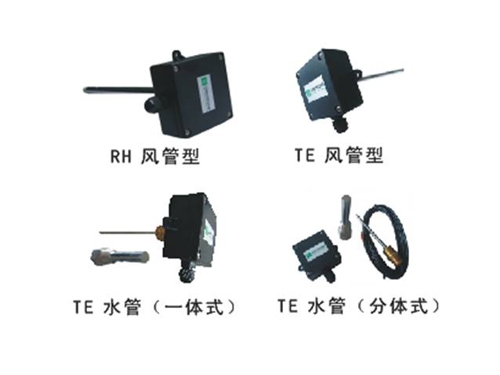

管道型温湿度传感器与变送器TE/RH系列
产品型号：TE820/TE850; RH820A/RH821A
管道型温湿度传感器与变送器 TE/RH 系列产品按照应用分风管型和水管型两种，有多种供电方式和输出信号可选，用户还可以根......
管道型温湿度传感器与变送器 TE/RH 系列产品按照应用分风管型和水管型两种，有多种供电方式和输出信号可选，用户
还可以根据现场需要配置 LCD 显示。产品广泛应用于商业建筑、实验室、机场、车站、工厂车间、博物馆、体育馆等智
能建筑的 HVAC 控制系统以及单个电子设备箱、机柜、空调箱的温度控制。
| 风管探针长度 | 200mm、300mm、450mm 等 |
| 水管探针长度 | 100mm、150mm、200mm、300mm 等 |
| 温度传感元件 | Pt1000、Pt100、Ni1000、NTC3K、NTC10K(类型2 & 类型3)、NTC20K、DS18B20 等 |
| 湿度传感元件 | 高精度湿敏电容 |
| 温度测量范围 | -50～50℃、0～50℃、0～100℃、-40～60℃ |
| 湿度测量范围 | 0～100％RH |
| 温度测量精度 | ±0.2℃(@25℃);±0.5℃(全量程) |
| 湿度测量精度 | ±2％RH；±3％RH；±5％RH (@25℃，30％RH～80％RH) |
| 输出信号 | 4～20mA；0～5V；0～10V；RS485/RS232（出厂选择） |
| 通讯接口 | RS485 接口，ModbusRTU 协议 |
| 供电电源 | 24Vdc/ac±20％；24Vdc（两线制）；12～30Vdc（仅用于输出为 RS485/RS232 的温湿度变送器） |
| 响应时间 | < 15秒(25℃时) |
| 工作环境 | -20～70℃，0～95％RH，无冷凝 |
| 外壳防护 | IP66 |
| 外壳材料 | PC 工程塑料 |
| 环保标准 | RoHS |
| 型号 | 产品名称 | ||||||
| TE820 | 管道式温度传感器 | ||||||
| TE850 | 管道式温度变送器 | ||||||
| 代码 | 应用类型 | ||||||
| B | 风管型 | ||||||
| C | 水管型（一体式） | ||||||
| CA | 水管型（分体式）(水管分体式探针线缆长度 3000±100mm) | ||||||
| 代码 | 温度传感元件类型 | ||||||
| 12 | Pt1000 | ||||||
| * | 自定请参考本书第 2 页《传感元件类型选项附表》。 | ||||||
| 代码 | 探针长度 | ||||||
| B | 100mm | ||||||
| C | 150mm | ||||||
| D | 200mm | ||||||
| E | 300mm | ||||||
| F | 450mm | ||||||
| * | 客户自定，请与格瑞斯通联系。 | ||||||
| 代码 | 探针材料及接口 | ||||||
| 2 | 风管 304 不锈钢探针 | ||||||
| 2A | 水管 304 不锈钢探针， | ||||||
| 使用铜制 1/2 英寸 NPT 螺纹接头，弹力卡簧接口。 | |||||||
| 代码 | 供电及信号输出选项 | ||||||
| 2A | 24Vac/dc 供电,电流输出 4～20mA（两线/三线） | ||||||
| 2D | 24Vac/dc 供电,电压输出 0～5Vdc | ||||||
| 2E | 24Vac/dc 供电,电压输出 0～10Vdc | ||||||
| 代码 | 温度测量范围选项 | ||||||
| 2 | 0～50℃ | ||||||
| * | 自定请参考本书第 2 页《温度范围选项附表》。 | ||||||
| TE850 | C | 12 | D | 2A | 2A | 2 | |
|
型号说明：水管型温度变送器（一体式），传感元件 Pt1000，200mm 探针，水管 304 不锈钢探针, 24Vac/dc 供电(两线/三线)，电流输出 4～20mA，温度测量范围 0～50℃。 |
|||||||
| 水管型产品套管与探针配合使用附表 | |||||||
| 型号 | 说明 | 备注 | |||||
| T1-1/2P4 | 100mm 长度 304 不锈钢套管 | 配合 TE820/850 水管 100mm（B）长度探针使用 | |||||
| T1-1/2P6 | 150mm 长度 304 不锈钢套管 | 配合 TE820/850 水管 150mm（C）长度探针使用 | |||||
| T1-1/2P8 | 200mm 长度 304 不锈钢套管 | 配合 TE820/850 水管 200mm（D）长度探针使用 | |||||
| 型号 | 产品名称 | ||||
| RH820A | 风管型温湿度传感器 | ||||
| RH821A | 风管型温湿度变送器 | ||||
| 代码 | 湿度精度选项（@25℃，30～80%RH） | ||||
| 02 | ±2%RH | ||||
| 03 | ±3%RH | ||||
| 05 | ±5%RH | ||||
| 代码 | 温度传感元件类型 | ||||
| C | Pt1000 | ||||
| * | 自定请参考本书第 2 页《传感元件类型选项附表》。 | ||||
| 代码 | 供电电源与信号输出选项 | ||||
| 2A | 24Vac/dc 供电（两线制/三线制），电流输出 4～20mA | ||||
| 2D | 24Vac/dc 供电，电压输出 0～5Vdc | ||||
| 2E | 24Vac/dc 供电，电压输出 0～10Vdc | ||||
| 代码 | 温度测量范围选项 | ||||
| 2 | 0～50℃ | ||||
| * | 自定请参考本书第 2 页《温度范围选项附表》。 | ||||
| RH820A | 03 | C | 2A | ||
|
型号说明：风管型温湿度传感器，湿度精度 ±3%RH，24Vdc/ac 供电，4～20mA 电流输出， 温度 Pt1000 阻值输出。 |
|||||
| RH821A | 03 | C | 2E | 2 | |
|
型号说明：风管型温湿度变送器，湿度精度 ±3%RH；测量范围 0～50℃/0～100%RH，24Vdc/ac 供电，0～10V 双变送电压输出。 |
|||||
