室内型温湿度传感器与变送器TE/RH系列

产品型号：TE820 / TE850 / RH810 / RH811 室内型温湿度传感器与变送器 TE/RH 系列产品具有体积小、安装方便等特点，有多种供电方式和输出信号可选，用户还可以根据......

室内型温湿度传感器与变送器 TE/RH 系列产品具有体积小、安装方便等特点，有多种供电方式和输出信号可选，用户还可以根据现场需要配置 LCD 显示。产品广泛应用于商业建筑、实验室、机场、工厂车间、车站、博物馆、体育馆等智能建筑的 HVAC 控制系统以及单个电子设备箱、机柜、空调箱的温度控制。

温度传感元件	Pt1000、Pt100、Ni1000、NTC3K、NTC10K(类型2 & 类型3)、 NTC20K、DS18B20 等
湿度传感元件	高精度湿敏电容
温度测量范围	0～35℃、15～35℃、0～50℃、-20～80℃
湿度测量范围	0～100％RH
温度测量精度	±0.2℃(@25℃);±0.5℃(全量程)
湿度测量精度	±2％RH；±3％RH；±5％RH (@25℃，30％RH～80％RH)
输出信号	4～20mA；0～5V；0～10V；RS485/RS232（出厂选择）
通讯接口	RS485 接口，ModbusRTU 协议
工作电源	24Vdc/ac±20％；24Vdc（两线制）； 12～30Vdc（仅用于输出为 RS485/RS232 的温湿度变送器）
响应时间	< 15秒(@25℃)
工作环境	0～70℃，0～95％RH，无冷凝
外壳防护	IP30
显示类型	LCD 显示
外壳材料	ABS、PC
环保标准	RoHS

型号	产品名称
TE820	室内型温度传感器
TE850	室内型温度变送器

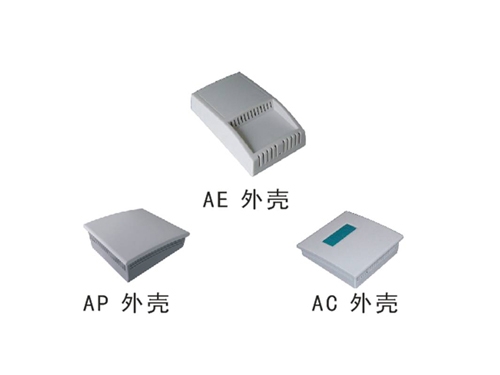

	代码	外壳形状
	AE	AE 外壳
	AP	AP 外壳
	AC	AC 外壳
		代码	温度传感元件类型
		12	Pt1000
		20	NTC20K
		*	自定请参考《传感元件类型选项附表》。
			代码	工作电源与信号输出选项
			1A	24Vdc供电，两线 4～20mA 电流输出
			2A	24Vac/dc供电，三线 4～20mA 电流输出
			2D	24Vac/dc供电，0～5Vdc 电压输出
			2E	24Vac/dc供电，0～10Vdc 电压输出
				代码	温度测量范围选项
				1	0～35℃
				2	0～50℃
				*	自定请参考《温度范围选项附表》。
TE820	AP	20	室内温度传感器，AP 外壳，温度 NTC 20KΩ阻值输出。
TE850	AE	12	2A	2	室内温度变送器，AE 外壳，测温 0～50℃，24Vdc/ac 供电（三线）， 4～20mA 电流输出。

型号	产品名称
RH810	室内温湿度传感器
RH811	室内型温湿度变送器
	代码	外壳形状
	AE	AE 外壳
	AP	AP 外壳
	AC	AC 外壳
		代码	湿度精度等级
		02	±2%RH(@25℃，30％RH～80％RH)
		03	±3%RH(@25℃，30％RH～80％RH)
		05	±5%RH(@25℃，30％RH～80％RH)
			代码	温度传感元件类型
			C	Pt1000
			L	Pt100
			*	自定请参考《传感元件类型选项附表》
				代码	工作电源与信号输出选项
				1A	24Vdc供电，两线 4～20mA 输出
				2A	24Vac/dc供电，三线 4～20mA 输出
				2D	24Vac/dc供电，0～5Vdc 输出
				2E	24Vac/dc供电，0～10Vdc 输出
				3F	10～30Vdc 供电，RS485 输出
				3G	10～30Vdc供电，RS232 输出
					代码	温度测量范围选项
					1	0～35℃
					2	0～50℃
					*	自定请参考《温度范围选项附表》。
RH810	AE	03	L	2A	室内温湿度传感器，AE 外壳，湿度精度±3%RH，24Vdc/ac 供电，4～20mA 电流输出，温度 A 级 Pt100 阻值输出。
RH811	AE	03	C	2E	2	室内温湿度变送器，AE 外壳；湿度精度 ±3%RH；测量范围 0～50℃/0～100%RH，24Vdc/ac 供电， 0～10V 双变送电压输出。

传感元件类型选项附表
数字代码	字母代码	传感元件类型
0	/	AD592
2	L	Pt 100Ω 铂电阻 IEC751
5	F	NTC 1801Ω 热敏电阻/@25℃,±0.2℃
6	E	NTC 3000Ω 热敏电阻/@25℃,±0.2℃
7	D	NTC 10KΩ 热敏电阻，类型3/@25℃,±0.2℃
8	G	NTC 2252Ω 热敏电阻/@25℃,±0.2℃
9	H	NTC 100KΩ 热敏电阻/@25℃,±0.2℃
10	/	NTC 10KΩ 热敏电阻/@25℃,±0.2℃，B=3435
11	/	LM334IC,1.0μA/℃
12	C	Pt 1000Ω 铂电阻 IEC751
13	M	Ni 1000 镍电阻
15	/	Pt 3000Ω 铂电阻 IEC751
20	K	NTC 20KΩ 热敏电阻/@25℃,±0.2℃
21	/	LM335IC,10mV/℃
24	J	NTC 10KΩ 热敏电阻，类型 2/@25℃,±0.2℃
25	N	DS18B20 数字温度探头（仅用于输出为 RS485 或 RS232 的产品）
26	P	SHT10 数字温湿度传感器，温度精度 ±0.5℃（典型值），湿度精度 ±4.5%RH（典型值）
27	Q	SHT11 数字温湿度传感器，温度精度 ±0.4℃（典型值），湿度精度 ±3.0%RH（典型值）

温度范围选项表
代码	1	2	3	4	5	6
